智能冲击锤

MAX

简易自动化单次冲击配置

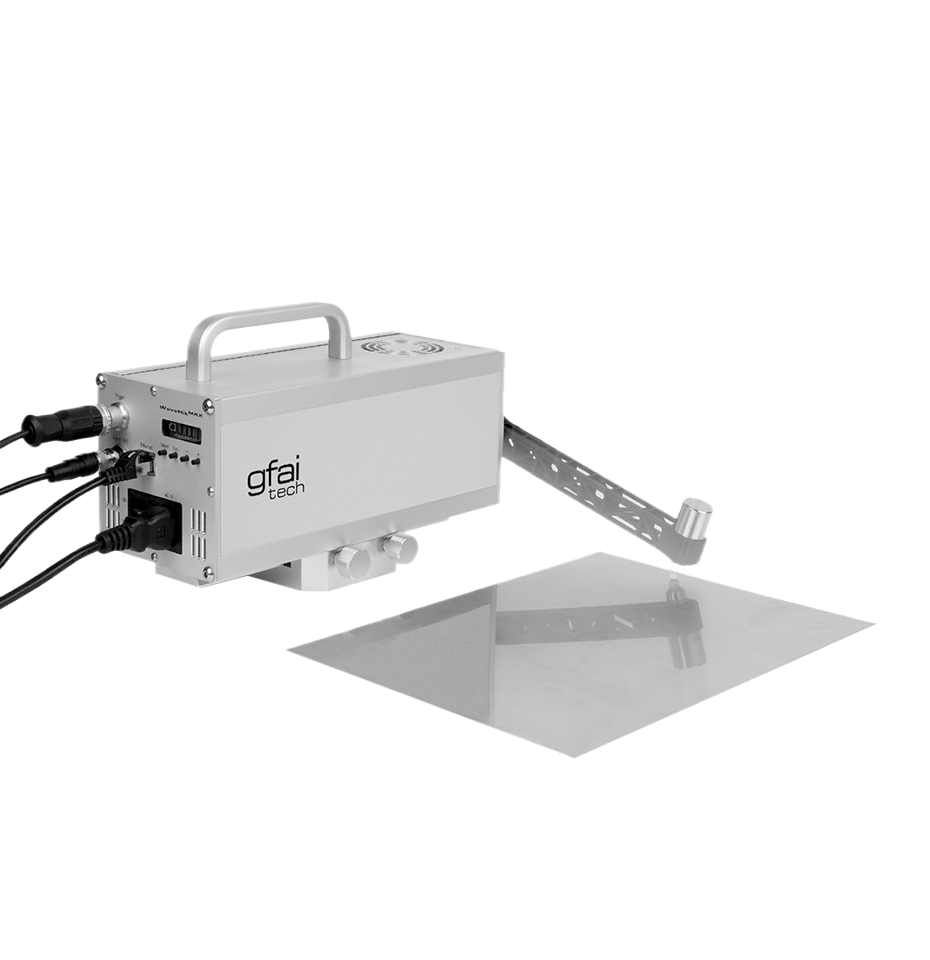

Wave Hit

The WaveHit MAX 是首款智能冲击锤，为结构动力学领域的机械激励提供创新解决方案。内置信号处理功能，确保实现全自动、可重复、高精度的激励输出，杜绝二次冲击。用户可根据不同阻尼程度 / 延迟时间，设置冲击次数、冲击力以及冲击间隔。

所有预设功能（如零点校准、冲击力自动搜寻）均由冲击锤自动完成，用户无需手动调节。同时，为专业用户提供手动模式，可完全掌控测试流程。

智能冲击锤

核心优势

· 传感器信号内置处理

· 可通过配套配件（配重块和冲击头）配置冲击幅值及脉冲宽度

· 自动自校准流程（无需预设操作）

相较于半自动冲击锤，WaveHit 开创了全新应用可能。其内置信号处理的优势包括：全自动单次冲击、用户自定义冲击力的自动搜寻、自动零点校准、冲击有效性验证以保障质量，且冲击锤与被测件之间的位置变化无需重新设置。

WaveHit 可通过以太网，借助配套软件在 Windows 设备（PC或平板）上实现快捷简便的操作。

全新升级的 WaveHit软件（版本 2.0.0）采用重新设计的用户界面，支持全自动校准流程（MK2）、含 LDV 模式的冲击实时分类功能，并支持 CSV 数据导出，便于测量数据的后续处理。

MAX

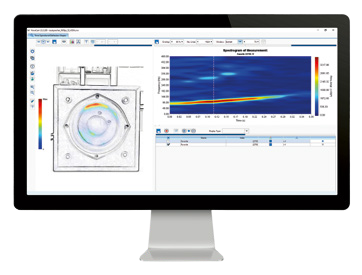

WaveHit 操作软件

MAX

↵

BNC 输出	MK1 ± 10 V, noise foor < 100 mV (1 %)		MK2 ± 10 V, noise foor < 100 mV (1 %) or±5 V 直流电压传感器输出(DIR)
冲击间隔-1	600 ms –1 h
冲击次数	1 –1.000.000 or start/stop mode
操作	通过LED 显示屏或 WaveHit 软件（v2.0.0）操作，包含自动校准、实时分类（MK2）
冲击释放	通过触发信号、WaveHit 图形界面
配件	通过棱镜导轨/ 棱镜夹具固定，为可选配件
接口	以太网接口、触发接口、集成电源、240 V 交流、信号输出
传感器技术指标	窗函数类型与窗长度重叠设计
可选配 ICP® 力传感器	ICP® force sensor – 445 N		ICP® force sensor – 2224 N
冲击力2	15 –450 N		20 –2200 N
灵敏度 MK1 (BNC输出ADC/DAC) MK2(BNC输出DIR)	20 mV/N 11.24 mV/N		4 mV/N 2.24 mV/N
冲击脉冲宽度3	≥ 0.80 ms		≥ 0.80 ms
线性误差	< 1 %		< 1 %
可选配件
锤头	薄金属	金属（硬质）	塑料（中硬度）	橡胶（软质）	橡胶（超软）
锤体重量	2 g	12 g	60 g	100 g

MAX

典型用途示例

燃烧实验的多光谱分析

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转-斯特林闭式循环传感器冷却系统

▪无需黑体的永久性校准(最高可达 150°C)

▪可校准至 2500 摄氏度(可选)

▪8 档位高速旋转滤光轮（转速 6000 转/分钟）

▪高速数据传输能力：

• 内部存储缓冲区可达 32GB

• Gig-E

• Camera Link

▪硬件触发输入 / 硬件触发输出

▪SDI, GPS, IRIG-B, RS232 及热敏电阻接口。

▪自动曝光控制（AEC）

▪增强动态范围成像（EHDRI）

▪16 位动态范围

▪不含镜头尺寸13.8” x 8.5” x 9.3” (352 x 216 x 236 mm)

我们的红外摄像机镜头选项

Telops提供了多种镜头选择，具体取决于您的相机配置，其接口采用的是螺纹式或卡口式设计。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

· 可通过触发器、TTL信号或软件启动冲击序列

· 可重复、高精度的单次冲击激励

· 自动及手动零点搜寻功能

· 可设置冲击力大小

· 由权威认证测试实验室进行传感器校准（适用于MK2型号）

· 操作直观的软件，包含控制、冲击分类及LDV模式（适用于MK2型号）

智能冲击锤 WaveHit

1、量程受LED 显示屏宽度限制。通过图形界面（GUI）使用时，有效量程更大。

2、针对最佳适配的被测对象与安装方式确定。

3、脉冲宽度取决于所选冲击力、测力锤头及被测对象物理特性的组合。
