TwiN1000

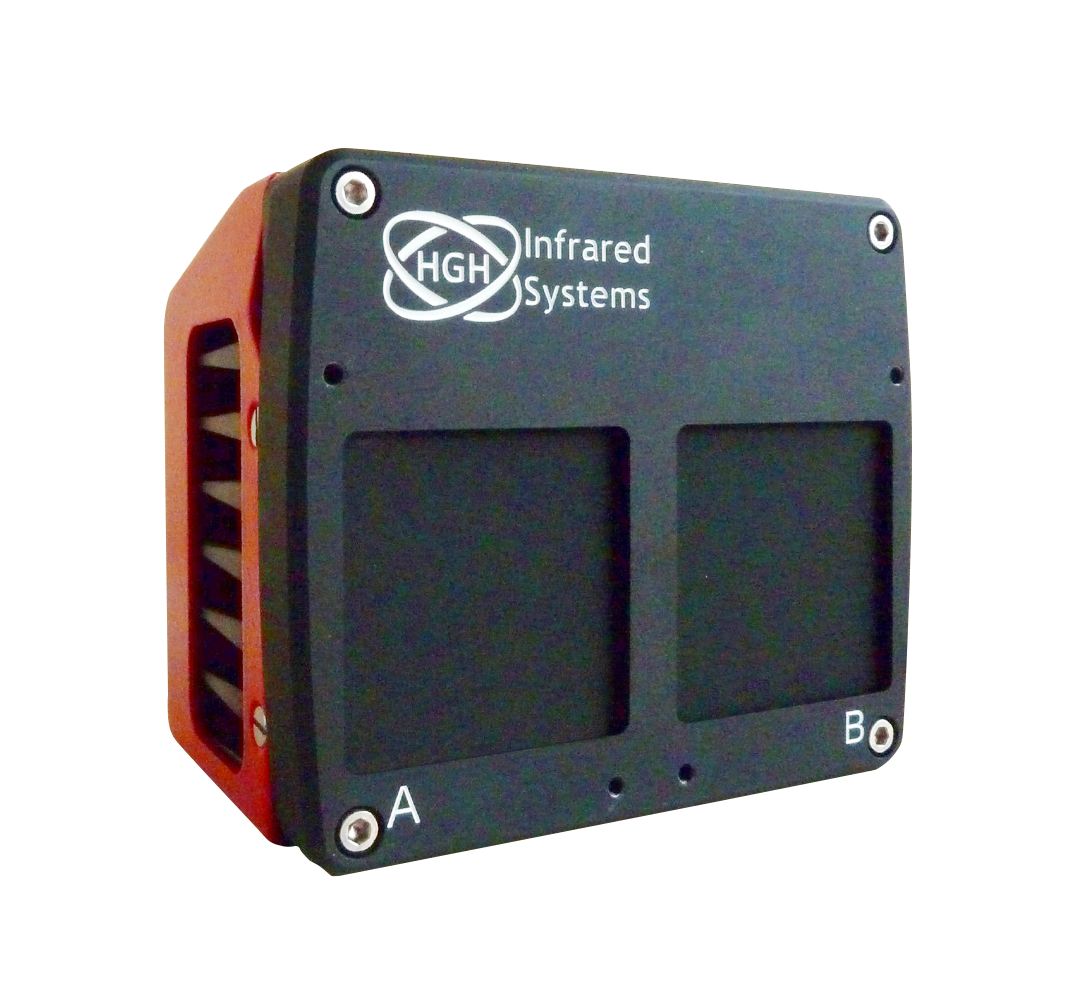

TwiN1000双扩展面源黑体是绝对红外参考源。它们由一个具备两个独立的调节发射面的发射头组成，可被用作低温红外参考源。其温度通过一个带有PID调节器的控制器来控制。

在低于或高于环境温度的情况下，发射面的温度都能得到高精度和稳定的控制。通过高精度校准的Pt传感器实时测量两个发射面的温度。

对于要求校准温度在一秒内从一个温度跳转到另一个温度的应用，TwiN1000 黑体是理想的选择。

腔式黑体

核心优势

优势

• 结构紧凑的发射头

• 一个电控单元控制两个发射面

• 易于集成在生产测试线上

WaveHit 操作软件

特点

• 适用于所有通信接口的 LabVIEW 驱动软件

典型用途示例

燃烧实验的多光谱分析

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转-斯特林闭式循环传感器冷却系统

▪无需黑体的永久性校准(最高可达 150°C)

▪可校准至 2500 摄氏度(可选)

▪8 档位高速旋转滤光轮（转速 6000 转/分钟）

▪高速数据传输能力：

• 内部存储缓冲区可达 32GB

• Gig-E

• Camera Link

▪硬件触发输入 / 硬件触发输出

▪SDI, GPS, IRIG-B, RS232 及热敏电阻接口。

▪自动曝光控制（AEC）

▪增强动态范围成像（EHDRI）

▪16 位动态范围

▪不含镜头尺寸13.8” x 8.5” x 9.3” (352 x 216 x 236 mm)

我们的红外摄像机镜头选项

Telops提供了多种镜头选择，具体取决于您的相机配置，其接口采用的是螺纹式或卡口式设计。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

• 两个 42 mm x 42 mm 的发射面

• 两个发射面可被独立控制

• 实时显示发射面和设置点温度

• 快速响应和高稳定性

• 高热均匀性和发射率

• 结构紧凑的发射头

• 绝对温度从 -5°C 到 +150°C

• 通过触摸屏面板控制

• 辐射校准证书

• 通过以太网, RS232 和 IEEE488 远程控制

技术参数

↵

技术参数	TwiN1000 CF	TwiN1000 CN
两个发射面尺寸	42 mm x 42 mm
发射率 / 校准后表面发射率	0.98 ± 0.02 / 1.00
温度范围	+10°C 到 + 90°C		-5°C 到 +150°C
热均匀性环境温度 / 50°C 时	0.01°C / 0.1°C
稳定性	0.5 mK
稳定时间 @ 2mK	20 秒
转换速率	> 0.5°C/s 加热 ; > 0.25°C/s 冷却
显示分辨率	0.0001°C (实际温度和设置点温度显示)
温度测量精确度	± 0.03°C
工作温度	控制器 : + 5°C to +45°C - 发射头 : -20°C to +70°C
发射头尺寸 (高x 宽 x 长)	90 mm x 112 mm x 80 mm			90 mm (不加手柄) x 105 mm x 55 mm
发射头重量	< 1 Kg
电控单元尺寸	2U x 19’’
电控单元重量	6.5 kg
远程控制	以太网, RS232 和 IEEE488 接口
电源	90/260 VAC, 1ph., 50/60 Hz
最大功耗	600 W
