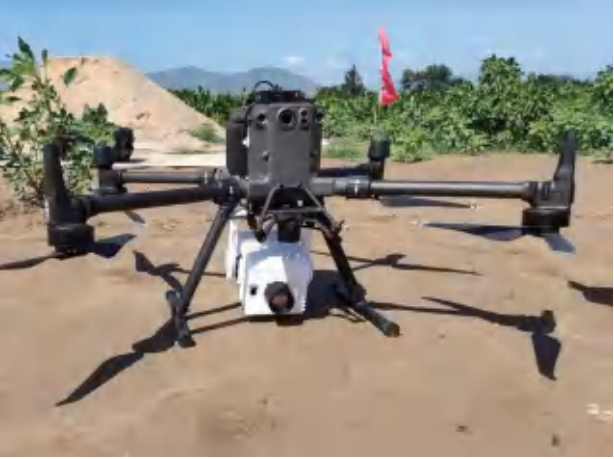

无人机用制冷型红外热像仪

Doc-615A系列

提供定制化的光学设备

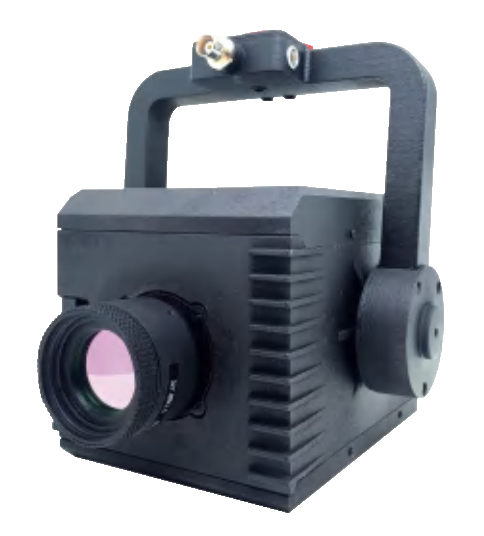

DOC-615A 系列红外热像仪采用制冷碲镉汞 (MCT) 红外探测器，具有优异的成像性能，能够生成清晰的 640x512 像素热图像，洞察热场细节。轻量化设计的快拆结构，可快速集成到大疆无人机系统中，通过大疆 PSDK 实现图像回传，并可存储带有 GPS 数据的14bitRAW 数据。设备采用先进的软件处理及硬件采集技术，可稳定快速地采集红外数据，用于后期的分析与处理。根据不同的需求可选择中波、中波宽波段及长波波段的热像仪，每个波段均可进行量化温度标定，进行温度测量。另外还可根据实际需求增加可见光相机或长波非制冷红外相机。

无人机用制冷型红外热像仪

主要特点

制冷型碲镉汞(MCT)探测器

可直接集成于大疆无人机系统

先进的软件处理及硬件采集技术

内置512GB大容量高速存储

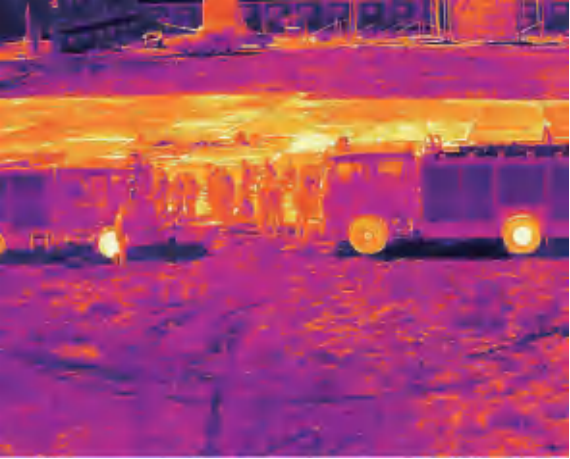

典型用途示例

无人机用制冷型红外热像仪

汽车系统功能测试

TELOPS FAST-IR系列提供专为高速图像采集而优化的科学型红外摄像系统。

该系列具有先进的帧率性能以及多种图像尺寸和空间分辨率能力，

适合捕捉即便是复杂的高速热图像事件。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

规格参数
探测器类型	碲镉汞(MCT)探测器
探测器分辨率	640 x 512 pixels
像元间距	15 µm
波长范围	3.7~4.8μm/1.5~5.2μm/7.7~9.5μm
热灵敏度(NETD)	≤20mk
制冷方式和时间	<7分钟(斯特林制冷)
红外镜头	12mm/25mm/50mm(F2/F4)可定制
测温范围	-10℃~+110℃
测温精度	±2℃或±2%
双相机(选配)	可选配4K可见光相机或长波非制冷相机
镜头选项	标准: 14 mm EFL 广角: 7.5 mm EFL 视场角: 54.2°x 41.9° 长焦镜头: 25 mm EFL 视场角: 17.5°x 13.1°
尺寸	45 x 45 x 75 mm
重量	250 grams
工作温度	-40 °C to 70 °C (Thermography: 10 °C to 50 °C)
尺寸温度	-40 °C to 85 °C

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

图像处理
热图增益控制	自动/手动
视频细节增强	自动，多级可调
非均匀性校正	1点/2点
帧频	1~100Hz可调
图像极性设置	白热/黑热/伪彩色
图像翻转	垂直翻转、水平翻转
数字变倍	2X/4X
测温范围	-10℃~+110℃
测温精度	±2℃或±2%
双相机(选配)	可选配4K可见光相机或长波非制冷相机
镜头选项	标准: 14 mm EFL 广角: 7.5 mm EFL 视场角: 54.2°x 41.9° 长焦镜头: 25 mm EFL 视场角: 17.5°x 13.1°
尺寸	45 x 45 x 75 mm
重量	250 grams
工作温度	-40 °C to 70 °C (Thermography: 10 °C to 50 °C)
尺寸温度	-40 °C to 85 °C

输入/输出接口
数字图像输出/存储	RJ45网口、512GB固态硬盘
模拟视频输出	大疆SKYPORT接口，图像实时回传
数字图像存储格式	14bit RAW
控制	大疆遥控器/触屏
GPS	支持，可获取无人机GPS数据
图像翻转	垂直翻转、水平翻转
数字变倍	2X/4X
测温范围	-10℃~+110℃
测温精度	±2℃或±2%
双相机(选配)	可选配4K可见光相机或长波非制冷相机
镜头选项	标准: 14 mm EFL 广角: 7.5 mm EFL 视场角: 54.2°x 41.9° 长焦镜头: 25 mm EFL 视场角: 17.5°x 13.1°
尺寸	45 x 45 x 75 mm
重量	250 grams
工作温度	-40 °C to 70 °C (Thermography: 10 °C to 50 °C)
尺寸温度	-40 °C to 85 °C

电源参数
输入电压	24VDC
功耗(25℃,24VDC下)	≤20W标准工作状态功耗
数字图像存储格式	14bit RAW
控制	大疆遥控器/触屏
GPS	支持，可获取无人机GPS数据
图像翻转	垂直翻转、水平翻转
数字变倍	2X/4X
测温范围	-10℃~+110℃
测温精度	±2℃或±2%
双相机(选配)	可选配4K可见光相机或长波非制冷相机
镜头选项	标准: 14 mm EFL 广角: 7.5 mm EFL 视场角: 54.2°x 41.9° 长焦镜头: 25 mm EFL 视场角: 17.5°x 13.1°
尺寸	45 x 45 x 75 mm
重量	250 grams
工作温度	-40 °C to 70 °C (Thermography: 10 °C to 50 °C)
尺寸温度	-40 °C to 85 °C

控制角度及无人机平台
角度范围	俯仰：+30°~-90°;航向：随机头方向
无人机	大疆经纬M300、M350或定制
续航时间	挂载后悬停时间≥30min(DJI M350)
控制	大疆遥控器/触屏
GPS	支持，可获取无人机GPS数据
图像翻转	垂直翻转、水平翻转
数字变倍	2X/4X
测温范围	-10℃~+110℃
测温精度	±2℃或±2%
双相机(选配)	可选配4K可见光相机或长波非制冷相机
镜头选项	标准: 14 mm EFL 广角: 7.5 mm EFL 视场角: 54.2°x 41.9° 长焦镜头: 25 mm EFL 视场角: 17.5°x 13.1°
尺寸	45 x 45 x 75 mm
重量	250 grams
工作温度	-40 °C to 70 °C (Thermography: 10 °C to 50 °C)
尺寸温度	-40 °C to 85 °C

环境参数
工作温度	-40℃~+60℃
存储温度	-50℃~+70℃
随机振动	5～500 Hz,2.1gRMS;30min/轴；3轴
冲击	30 g,11ms,半正弦，正反向各3次/轴；3轴
重量	≤1.5Kg(包含外壳及25mm标准镜头)
图像翻转	垂直翻转、水平翻转
数字变倍	2X/4X
测温范围	-10℃~+110℃
测温精度	±2℃或±2%
双相机(选配)	可选配4K可见光相机或长波非制冷相机
镜头选项	标准: 14 mm EFL 广角: 7.5 mm EFL 视场角: 54.2°x 41.9° 长焦镜头: 25 mm EFL 视场角: 17.5°x 13.1°
尺寸	45 x 45 x 75 mm
重量	250 grams
工作温度	-40 °C to 70 °C (Thermography: 10 °C to 50 °C)
尺寸温度	-40 °C to 85 °C
