高速相机

Freefly wave

提供定制化的光学设备

查看视频 >

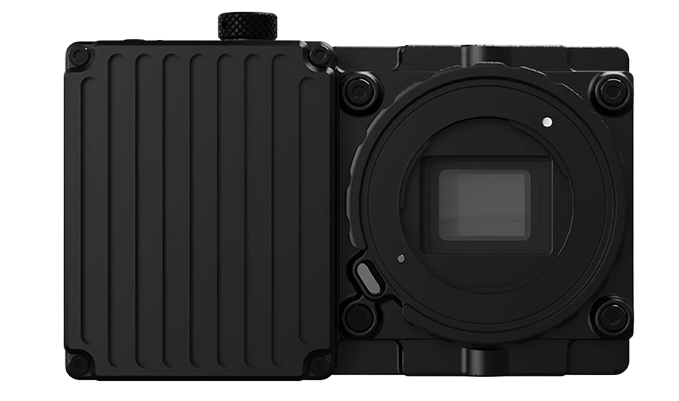

我们将Wave设计为高效的高速摄像机。体积小巧、轻盈且速度极快。

最大FPS因分辨率而异,但对于典型的影院分辨率:

▪4K(4096x2176)-422帧

▪2K(2048x1088)-1461帧

在科学应用中,通过选择更小的分辨率,Wave可拍摄高达 9,259fps(2048x128)。用户还可以设定精确的帧率,或使用外部触发器同步Wave相机在旋转或者震动分析中，以起到视觉示波器的效果。

高速摄像机

主要特点

·无限采集时间--记录时长仅受固态的存储空间限制

·无需触发设置--按下录制,按压停止

·MōviPro 集成--从 2500 英尺外开始/停止录制

·小、光、坚固耐用--完美的小包装。

·1.5小时运行时间--功耗低,内置电池+ A/C适配器和充电器

·非易失存储-固态硬盘掉电保护

·全局快门--告别卷帘快门伪影

·锁定被动通用安装-可以很容易地适应大多数镜头安装与简单的机械适配器

图像传感器

规格	注释	参数
格式	-	S35
纵横比	-	4:3
像素大小	-	5.5um x 5.5um
原始分辨率	-	4096 x3072
活动区域	-	22.53mm x16.90mm
快门类型	-	全局快门
原始ISO	-	250

镜头卡口

我们的红外摄像机镜头选项

Telops提供了多种镜头选择，具体取决于您的相机配置，其接口采用的是螺纹式或卡口式设计。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

规格	注释	参数
标准镜头卡口	-	通用安装兼容
可拆卸的	-	Yes
主动锁定	-	Yes
电子的	-	No

记录

规格	注释	参数
储存	-	内部 NVMe SSD
内存大小	-	1TB or 2TB
格式	-	压缩的 RGB
原生位深度	-	10位
压缩比	典型的	5:1 to 6:1
分辨率/帧率	-
比特率	最大限度 4096 x2176,422fps,5.5:1 2048x1088，1461fps,5.5:1	1 .00GB/s(8.00Gb/s) 0.89GB/s(6.84Gb/s) 0.74GB/s(5.92Gb/s)
连续拍摄时间	4096 x2176,422fps, 1TB 4096x2176,422fps,2TB 2048 x1088,1461fps, 1TB 2048x1088,1461fps,2TB	19min 39min 23min 45min
	其他的	仅受存储单元大小限制

规格	注释	参数
电池	-	内部的 11.1V,2200mAh
运行时间	支持录像(最高速率)	90min 60min
充电时间	关闭电源	90min
直流输入电压	操作充电至100%	12-26V 14-26V
充电时间	待机录像(最大速率) 充电(Max)	15W 19W 24W

功率

界面

规格	注释	参数
直流输入	-	桶顶5.5mm外径x 2.1mm内径
HDMI输出	-	HDMIA(全尺寸) 1080p30
GPIO 同步/触发输入输出接口	-	6针JSTGH光隔离启动/停止/同步UART (3.3V或5.0V)AP (注1)
USB	-	Type C(可逆) USB 3.2 Gen1x1 超快速度的 5Gb/s
无线	-	WiFi 802.11b/g/n(注2) 蓝牙 v4.2(注2)

规格	注释	参数
操作系统	-	Windows 10
导出格式	-	相机原始数据 ProRes(注 3) CineForm(注4) H.264 PNG 序列 JPEG序列

Wave Player软件

其他功能

规格	注释	参数
固件更新	-	通过USB-C
升级存储	-	Yes
液晶显示器	-	No
录音	-	No
自动对焦	-	No

规格	注释	参数
方面	带E卡口	150mmx 97mmx 47mm
重量	带E卡口	716g
安装点	1/4-20	2:1x顶部，1x底部
	M3	8: 2x per Side

物理

环境

规格	注释	参数
工作温度	-	0°C to 40°C
入口保护	-	IP52
