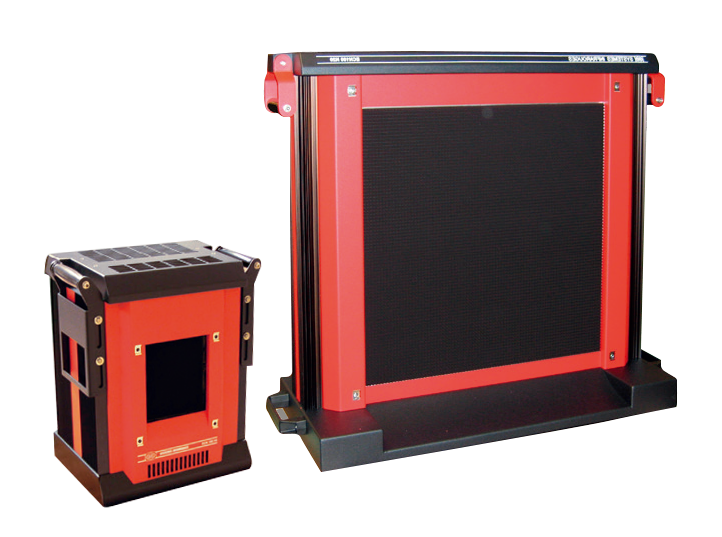

ECN100 系列

ECN100黑体系列是高温扩展面源红外参考源，适用于从近红外到远红外的宽范围波长。 ECN100系列具有无与伦比的高发射率，均匀性和稳定性，用于近红外到远红外传感器的测试和校准，确保达到最高精确度。每个ECN100带有可追溯的合规证书，包括对整个发射面实际的热均匀性测量。可确保以下方面的高精确度：

• 全视野范围内热成像仪的校准

• 红外相机的非均匀性校正

• 生产过程中多个传感器的同步测

• 相机上的源效应大小的测量

此外，它们还可用作样品发射率或透射率测量的参考源，实际尺寸的红外目标或大光谱带宽参考源。

结构坚固的发射头，可以在实验室或室外环境下使用。外部机械部件的温度保持在 50°C 以下，从而保证操作安全。

最精确的低温黑体

核心优势

可选项

• LabVIEW 驱动

• 特定靶轮样式

WaveHit 操作软件

特点

• LabVIEW 驱动适用于所有通信接口

典型用途示例

燃烧实验的多光谱分析

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转-斯特林闭式循环传感器冷却系统

▪无需黑体的永久性校准(最高可达 150°C)

▪可校准至 2500 摄氏度(可选)

▪8 档位高速旋转滤光轮（转速 6000 转/分钟）

▪高速数据传输能力：

• 内部存储缓冲区可达 32GB

• Gig-E

• Camera Link

▪硬件触发输入 / 硬件触发输出

▪SDI, GPS, IRIG-B, RS232 及热敏电阻接口。

▪自动曝光控制（AEC）

▪增强动态范围成像（EHDRI）

▪16 位动态范围

▪不含镜头尺寸13.8” x 8.5” x 9.3” (352 x 216 x 236 mm)

我们的红外摄像机镜头选项

Telops提供了多种镜头选择，具体取决于您的相机配置，其接口采用的是螺纹式或卡口式设计。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

• 温度范围从环境温度到 +600 °C

• 高发射率：0.98 ± 0.02

• 提供单独的多宽带辐射校准证书

• 发射面积高达 1m2 ，高热均匀性

• 实时显示表面和设置温度

• 通过触摸屏面板控制

• 通过以太网, RS232, IEEE488, WiFi 远程控制

• 易集成

• INFRATEST LT 控制软件

技术参数

↵

技术参数	ECN100 H6		ECN100 H12			ECN100 N20	ECN100 N40 (1)
发射面积	150 x 150 mm²			300 x 300 mm²		500 x 500 mm²	1000 x 1000 mm²
温度范围	50°C to 600°C				50°C to 550°C	50°C to 300°C	环境温度 +5°C (1) to 100°C
发射面均匀性（２）	0.75 °C （300 °C时）			2 °C （ 300 °C时）		3.5 °C （300 °C时）		1°C（100 °C时）
发射率 / 校准后表面发射率	最小 0.96 over 8 - 14 µm / 1.00 平均 0.91 ± 0.01 over 3 - 5 µm / 1.00					0.98 ±0.02 / 1.00
稳定性	0.02°C					0.05°C	0.01°C
温度测量精度	± 0.5°C						± 2.5°C
显示分辨率	0.01°C						0.1°C
升温时间从环境温度到最高温	45 min				50 min		30 min
发射头尺寸宽 x宽x 长 (mm³)	423 x 467 x 247				567 x 677 x 340	694 x 820 x 300	1470 x 1260 x 700
发射头重量	20 kg				40 kg	55 kg	210 kg
控制器规格	2U x 19”
控制器规格度	6.5 kg
最大功耗	2500 W				2500 W	6000 W
电源	200-260 VAC, 1 ph. 50/60 Hz
发射头尺寸（宽x 高 x 长）	115x200x111 mm³	192x210x120 mm³				247x410x112 mm³	370x531x112 mm³
远程控制	以太网, RS-232, IEEE 488
发射头运行温度	-10°C 到 +70°C						+5°C 到 +70°C

(1): 差分模式可用于 ECNlOO N40

(2): 提供热力图
