深圳锐胜光电科技有限公司-SPARK系列

科研级红外相机

SPARK-IR产品系列

提供定制化的光学设备

查看视频 >

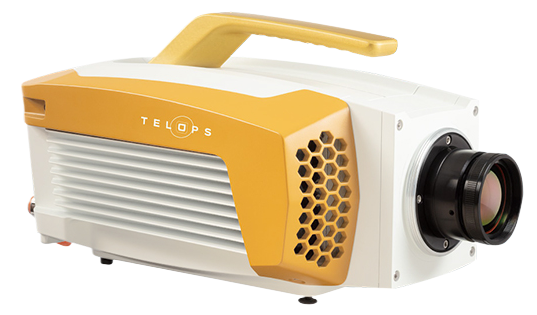

Telops SPARK 系列制冷型 MWIR 相机专为通用热成像应用中的高性能需求而设计。SPARK 相机提供 VGA 和 HD 两种探测器格式，可根据您的具体测量需求进行配置。

与功能强大且直观易用的 RevealIR 采集软件结合使用时，用户可全方位控制数据的采集过程。SPARK 相机具备 Telops 独有的永久辐射定标功能以及自动曝光控制运行模式。

科研级红外相机

主要特点

高帧率

高灵敏度

高速内部存储器

先进校准

典型用途示例

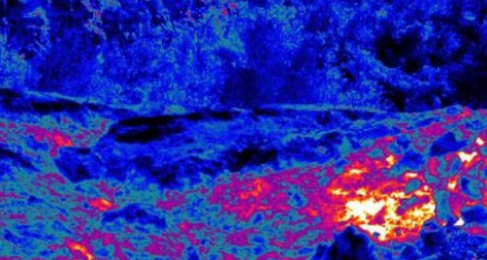

夏威夷 Sulphur Banks 的气体检测

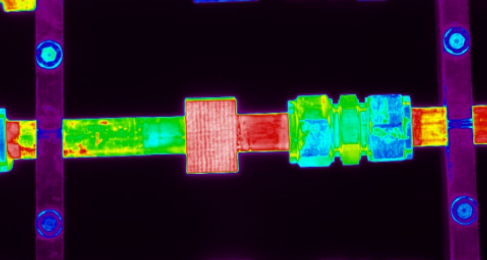

高速控制与温度监测

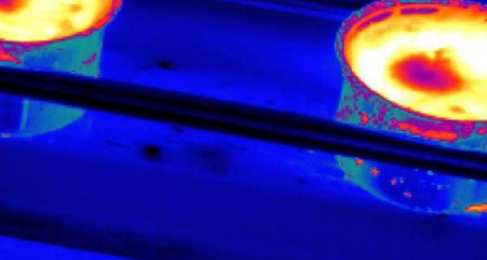

托卡马克冷却水系统观测

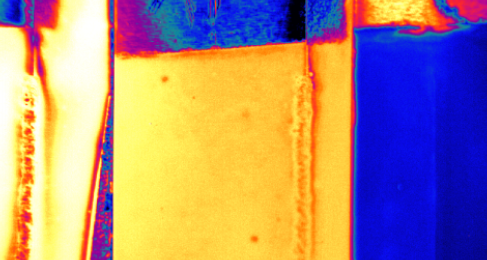

焊接质量检测

功能与选项

红外热像仪：主要特性和参数

FAST红外热像仪：主要特性和参数

▪旋转斯特林闭式循环传感器制冷。

▪免黑体的永久校准（最高可达 150°C）。

▪可校准至 2500 摄氏度(可选)。

▪高速内部存储缓冲区：可达 32GB (可选配置)。

▪Gig-E。

▪Camera Link。

▪触发输入，触发输出。

▪SDI、GPS、IRIG-B、RS232 和热敏电阻接口。

▪Lock-In (optional)。

▪锁相放大（可选）。

▪自动曝光控制（AEC）。

▪增强型高动态范围成像（EHDRI）。

▪16 位动态范围。

▪不含镜头的重量：小于6 千克

▪*不含镜头的重量：约7 公斤(V1k/V500)

▪不含镜头尺寸：12.6’’ × 7.8’’ × 6.9’’（321 × 199 × 176 mm）。

▪* 不含镜头尺寸：12.9’’ × 7.8’’ × 7.7’’

(199 × 198 × 330 mm) (V1k/V500).

▪工作振动：IEC-60068-2-64。

▪工作冲击：IEC-60068-2-27。

我们的红外相机镜头选项

Telops 根据您的相机配置提供多种镜头选项，可采用法兰式、螺纹式或卡口式接口。

同时还可提供定制光学器件以及望远镜、显微镜等多种配件。

相关应用

国防控与监视

红外线签名与测绘

弹道

生命科学与环境

科学相机与仪器

工业控制

无损检测

火车和车辆检宣

应用程序示例

铁路检查

韩国的乔翁工业公司使用多个快速摄像头观察铁轨上的热点，以防止事故发生。

拉伸测试

在这项经典的实验力学测试中，从两端抽取金属样品，以研究其强度、弹性和断裂点。

燃烧分析

在这里，您可以看到柴油发动机的喷射过程，该发动机配备预混置甲烷空气电荷。活塞的表冠被蓝宝石窗所取代，以对燃烧碗进行成像。图片由意大利意大利国立汽车公司(CNR)提供。

手机按钮

这张iPhone打印ID按钮的清晰图像是使用配备G1X镜头的FAST HD相机拍摄的。

油炉检查

此处使用了一台快速相机来检查油炉中的缺陷。图片由托尔加茨提供。

弹道影响

在这里你可以看到射弹撞击复合材料的效果。

霍普金森-巴尔

在另一项经典的实验力学测试中，使用分体式霍普金斯式试验杆对样品进行压缩，以研究其在遭受冲击时的抵抗力和行为。与NTNU的结构影响实验室(SIMLab)合作。

热力转移

在这段视频中,在落水滴与0°C下稳定的金属表面之间进行高速传热测量实验。使用了快速M3K与G1x显微铸镜头。

넳 넲

描述

Telops高速相机系列配备了快速的红外相机。从短波到极长波红线频段，这些相机可满足广泛的测量需求和应用。

FAST相机灵敏度高、时间分辨率高，且采用专有的自动曝光控制(AEC)，适合分析动态事件，例如弹道、燃烧或实验力学实验。

FAST 相机在中波频段也提供高清或超高清格式，以提供高画质。

主要优势

高速成像

FAST系列包括市面上快速的热像仪全画幅模式可达3100帧，在子窗口下可达12万帧。

永久性校准

FAST 摄像机可根据电源输出为所有运行条件提供辐射校准测量。

自动曝光控制

相机根据场景进行自调节曝光时间，以获得高质量成像效果。

四位式滤波轮

FAST系列采用方便的四位滤波轮,便于在不断变化的测量场景中使用。

防水防尘

认证IP67密封外壳，非常适合现场测量。

规格参数	SPARK M200	SPARK M60 hd
关键性能
探测器类型	Cooled SLS	Cooled SLS
探测器格式	640 x 512 像素	320 x 256 像素
光谱范围	7.5 – 11.5 µm	7.5 – 11.5 µm
像元间距	25 µm	30 µm
光圈	F/2.5	F/2
帧率（全窗口）	1012 Hz	345 Hz
帧率（全窗口）	40000 Hz @ 64 x 8	14 100 Hz @ 128 x 8
典型的NETD	30 mK	25 mK
曝光时间	0.27 µs—— full frame rate	5.1 µs——full frame rate
耐受性
环境防护等级	IP67	IP67
工作温度	-20 ℃ 至 +55 ℃	-20 ℃ 至 +55 ℃
存储温度	-40 ℃至 +70 ℃	-40 ℃至 +70 ℃
接口类型
镜头接口	卡口式	卡口式

SPARK 系列
